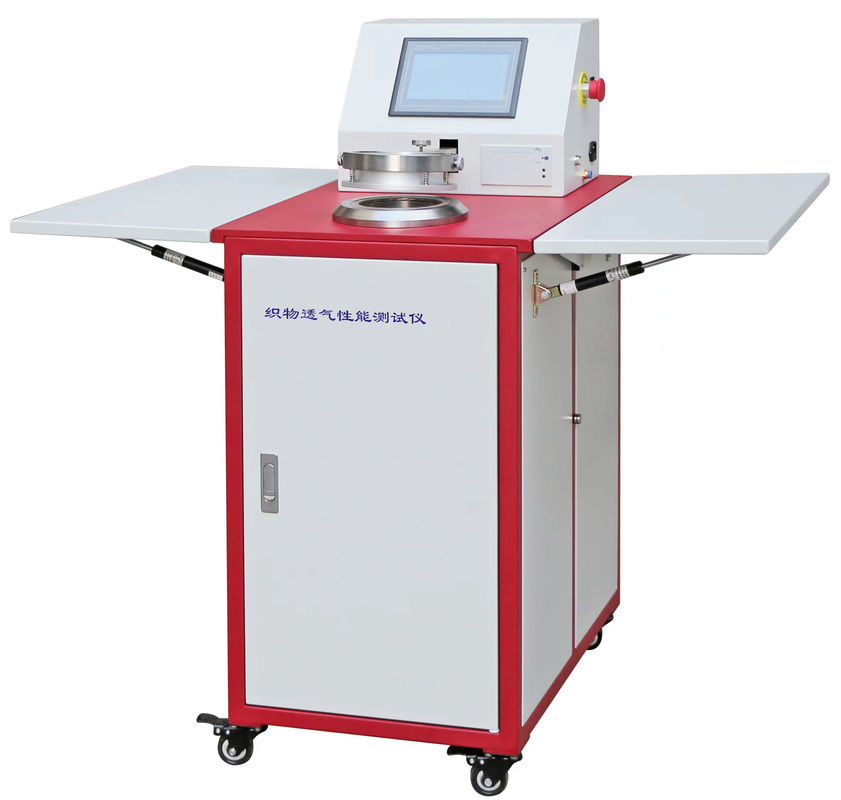

Teste de permeabilidade do tecido ao ar

Modelo: GC-461E

1Introdução

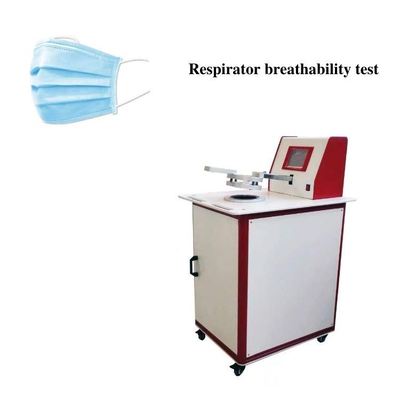

O instrumento é utilizado para o ensaio da permeabilidade ao ar de tecidos industriais especiais, tecidos gerais, malhas, tecidos não tecidos e papel de filtro industrial, etc.O desempenho do instrumento está em conformidade com a determinação da permeabilidade do tecido GB/T545397 e com outros requisitos das normas nacionais para instrumentos de ensaio. Com exibição de dígitos, configuração de parâmetros de teste digital e um sensor de alta precisão adotado em vez da coluna de água tradicional
método de ensaio de diferença de pressão, e com um microcomputador para o cálculo dos dados de ensaio em vez da conversão manual, o instrumento é fácil de operar e tem uma elevada precisão e eficiência.

2Especificações:
2.1 Intervalo de ensaio de pressão: 1 ‰ 4000 Pa
2.2 Permeabilidade do ar testável: 2 ¢9999mm/s
2.3 Erros de ensaio: ≤ ± 2%
2.4 Espessura do tecido de ensaio: ≤ 8 mm
2.5 Ajuste de calado induzido: Ajuste dinâmico de acordo com o feedback dos dados.
2.6 Anel de valor definitivo para a área da amostra: 4 peças de 5 cm2; 20 cm2; 50 cm2; 100 cm2;
2.7 Anel de diâmetro definitivo para a área da amostra: Ф50mm(≈19.6cm2) Ф70mm(38.5cm2)
2.8 Bocal: 10 peças
2.9 Potência:1500 W
2.10 Peso: 65 kg
2.11 Dimensões externas: 600 × 700 × 1100 mm ((L × W × H)

3- Construção
Externamente, o instrumento é constituído por um quadro de suporte, dispositivo de fixação da amostra, medidor de volume de fluxo, painel de exibição, etc. e internamente por um sensor de pressão, processador de dados da CPU, máquina de tração induzida,Dispositivo de regulação de feedback, etc..
3.1O quadro de suporte, fabricado por formação por perfuramento direta de chapa de aço e pulverizado com plástico, é firme, leve e atraente, além de resistente à corrosão e limpável.

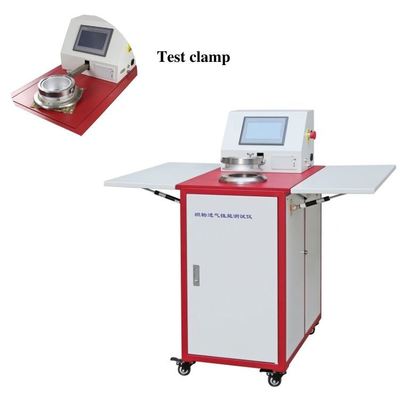

3.2The operation of the specimen fastening device is effected by a pressing handle under the operating table controlling the up-and-down motion of the specimen pressing head through a crankshaft toothed wheel lever mechanismA amostra é pressionada com força suficiente do dispositivo de fixação e da junta flutuante entre a cabeça de prensagem e o eixo de apoio.
3.3O cilindro de medição do volume de fluxo, fabricado em tubos de aço soltos sem costura, é durável e firme.Com uma porta e uma fechadura, a hermeticidade e a fácil substituição dos bicos são garantidas.
3.4Número do bico (diâmetro do orificio):
A utilização do tamanho do orifício do bico atualmente selecionado mostrado neste ecrã:Pressione a tecla [Set] e a luz indicadora no canto superior esquerdo do bico n.o. (diâmetro do orifício) o ecrã de exibição está ligado. é solicitado a colocar um bocal n.o.
