Nome

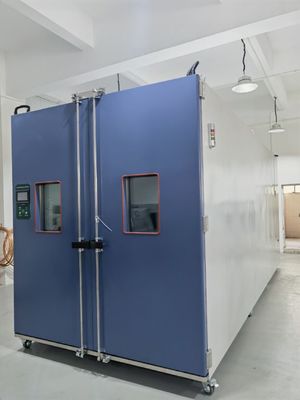

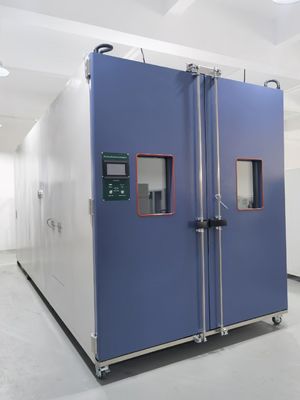

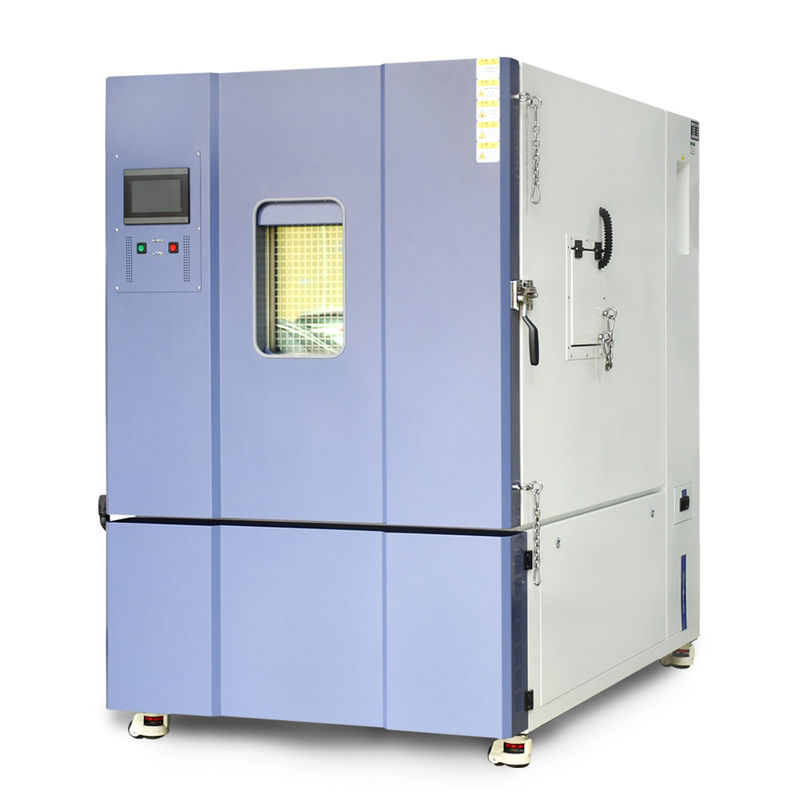

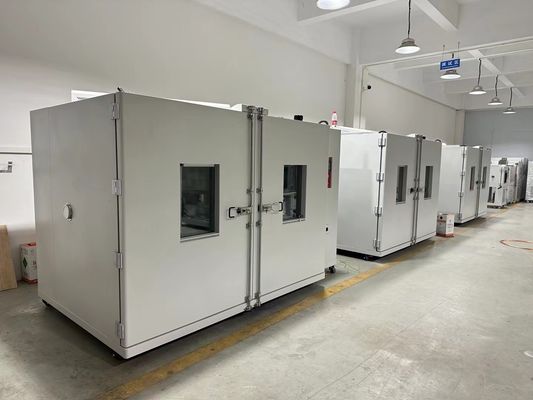

Câmara de ensaio de temperatura e umidade constantes

Quantidade

1 conjunto

Padrão

1. GB11158 Condições técnicas da câmara de ensaio a altas temperaturas

2. GB10589-89 Condições técnicas da câmara de ensaio a baixa temperatura

3. GB10592-89 Condições técnicas das câmaras de ensaio de alta e baixa temperatura

4. GB/T10586-89 Condições técnicas da câmara de ensaio de calor úmido

5. Método de ensaio em câmara de ensaio a baixa temperatura GB/T2423.1-2008

6. Método de ensaio GB/T2423.2-2008 para câmara de ensaio de alta temperatura

7. Método de ensaio GB/T2423.3-2006 na câmara de ensaio de calor úmido

GB/T2423.4-2008 Método de ensaio para aquecimento úmido alternado

9. GB/T2423.22-2002 Método de ensaio para variação de temperatura

10. IEC 60068-2-1.1990 Método de ensaio em câmara de ensaio a baixa temperatura

11. Método de ensaio de câmara de ensaio a altas temperaturas IEC60068-2-2.1974

12. GJB150.3 ensaio a alta temperatura

13. GJB150.4 ensaio a baixa temperatura

14. GJB150.9 Ensaio de calor úmido

Características

Design de forma perfeita, aparência de alta qualidade, equipamento de baixo ruído, operação simples, seguro e confiável

Artigos proibidos para equipamento experimental

1. Teste ou armazene amostras de substâncias inflamáveis, explosivas e voláteis

2. amostras de substâncias corrosivas para ensaio ou armazenagem

3- Ensaios ou armazenagem de amostras biológicas

4. Ensaios ou armazenamento de amostras de fontes de emissão eletromagnética forte

Tamanho da caixa interna e tamanho da caixa externa

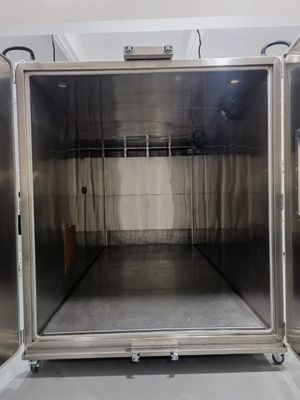

Tamanho da caixa interna: (W*H*D) 2000mm*2000mm*2000mm

Intervalo de temperatura

-40° a +150°

Intervalo de umidade

20 ‰ 98%

Intervalo de controlo da temperatura e da umidade

Estabilidade do controlo

Temperatura ± 0,5°C; Umidade ± 2%

Uniformidade da distribuição

Temperatura ±2,0°C; Umidade ±3,0%

Resolução

Temperatura: 0,01°C; Umidade: 0,1%R.H.

Tempo de aquecimento

Meia de 3°C/min, aquecimento não linear

Tempo de arrefecimento

Média de 1°C/min, arrefecimento não linear

Limite de temperatura

Temperatura máxima + 150°C; temperatura mínima - 70°C

Breve introdução da estrutura da caixa

O conjunto é dividido em três combinações: o laboratório, o gabinete de controlo eléctrico e a sala de máquinas: o lado superior esquerdo é o laboratório,que é composto pelo reservatório de laboratório de camada de isolamento térmico, e a porta única à esquerda é usada para entrar e sair; o gabinete de controlo elétrico está localizado no lado direito, e o painel É composto principalmente de um controlador de temperatura,um botão de interrupção, e uma luz de indicação de falha de protecção; a sala das máquinas está situada abaixo do laboratório e consiste em filtros, válvulas solenoides, componentes de circuito, compressores e outros acessórios.

Material de concha

Pintura de chapas de aço

Material da caixa interna

SUS#304 Chapa de aço inoxidável

Material de isolamento

espuma rígida de poliuretano + lã de vidro

Pressione

1 Pressão de espuma de silicone

Cadeira

Há 2 prateleiras de aço inoxidável com altura ajustável na caixa

Aquecedor

Adotar o tubo de aquecimento do tubo do tipo radiador de barbatanas de aço inoxidável importado de Taiwan

Humidificador

Projeto de cilindros de umidificação dividida

Ventilador

motor

Aço inoxidável

Roda de vento de liga de alumínio com lâmina de ventilador multiala

Sistema especial de circulação e de abastecimento de ar com persiana regulavel

Portão de caixa

Porta única, porta dupla, punho plano não reativo embutido

Vidro de vácuo de três camadas para ampliar a janela

Aquecimento eléctrico, desfoque automático, iluminação LED

Tanque de água

1 tanque de água removível incorporado (fácil de limpar)

1 bomba automática de abastecimento de água (transporte automático do abastecimento de água do reservatório inferior para a camada superior)

Dispositivo de alarme de escassez de água

Trípode

A parte inferior da fuselagem está equipada com 4 rodas universais móveis de poliuretano

Características do sistema de refrigeração

Tecnologia de regulação automática da capacidade de carga em vários estágios

Compressor ~ Compressor hermético da marca francesa "Tecumseh"

Condensador ~ tipo de barbatana com ventilador de arrefecimento de Taiwan

Evaporador ~ Ajuste automático de capacidade de carga em vários estágios do tipo de barbatana

Válvula de expansão - Componentes importados da Europa e da América

Refrigerante ~ Refrigerante congelado ecológico

Acessórios ~ Dessecante, separador de óleo, janela de refrigerante, etc...

Imagem do controlador

Método de controlo

O sistema de controlo da temperatura e da umidade de equilíbrio (BTHC) controla o SSR de forma PID, de modo que a quantidade de aquecimento e de humidificação do sistema é igual à perda de calor e umidade,para que possa ser usado de forma estável por um longo tempo.

Características do controlador

Projeto independente de investigação e desenvolvimento

Controlador lógico programável

Ecrã LCD a cores

Tipo de tecla direta do ecrã táctil

Controlador programável de temperatura e umidade ao mesmo tempo

Exibição em chinês e inglês

7 polegadas de tela grande em cores verdadeiras

Grande controlador LCD com alto contraste e função de iluminação de fundo ajustável.

Especificações do controlador

Precisão: temperatura ± 0,1°C, umidade ± 1%R.H.

Resolução: temperatura ± 0.1, Umidade ± 0,1% RH

Com funções de espera e alarme de limite superior e inferior

Seleção do sinal de entrada de temperatura e umidade PT 100Ω*2 (bulbo seco e bulbo úmido)

9 grupos de definições dos parâmetros de controlo P.I.D., cálculo automático P.I.D.

Correção automática do bulbo molhado e seco

Função de exibição do ecrã

Adotar tipo de diálogo de tela, sem necessidade de teclas de entrada, a tela toca diretamente as opções

Os valores de temperatura e umidade (SV) e os valores reais (PV) são exibidos diretamente

Pode exibir o número de programa em execução, segmento, tempo restante e tempos de ciclo

·Função do tempo acumulado de operação

O valor de configuração do programa de temperatura e umidade é exibido em uma curva de gráfico, com a função de execução da curva do programa de exibição em tempo real

Com uma tela de edição de programa separada, cada página pode inserir pelo menos 5 segmentos de temperatura, umidade e tempo

O chinês e o inglês podem ser trocados arbitrariamente.

A tela de aviso de falha é exibida.

O ecrã pode ser ajustado para iluminação de fundo

A função de proteção do ecrã pode ser definida como temporizador, TIMER ou desligamento manual.

Capacidade do programa e funções de controlo

Grupos de programas disponíveis: máximo 120 PATTEN

Capacidade de memória utilizável: 1200 SEGMENTOS no total

Comandos repetíveis: cada comando pode ser executado até 999 vezes

A produção do programa adota o estilo de diálogo, com funções como edição, limpeza e inserção.

SEGMENTOS configuração de tempo 0 ¢ 99H 59 Min

Com a memória do programa desligado, ele irá automaticamente iniciar e continuar a executar funções do programa após a ligação

As curvas gráficas podem ser exibidas em tempo real durante a execução do programa

Com funções de arranque e desligamento programados

Com função de ajuste de data e hora

Função de bloqueio de chave e ecrã (LOCK)

Compressor

Compressor hermético da marca francesa "Tecumseh"

Imagens do compressor

Condensador

Tipo de barbatana com ventilador de arrefecimento de Taiwan

Evaporador

Ajuste automático da capacidade de carga multi-secção tipo barbatana

Válvula de expansão

Componentes importados da Europa e da América

Refrigerante

Refrigerantes congelados respeitadores do ambiente (Refrigerantes respeitadores do ambiente Honeywell dos Estados Unidos R404A e R23)

Características

Adotar tecnologia de regulação automática de capacidade de carga em vários estágios

Auxiliar de refrigeração

Dessecante, separador de óleo, janela refrigerante, etc...

Tanque de armazenamento de água

1 reservatório de água incorporado

Qualidade da água

Adicionar água purificada ou água destilada (a água da torneira contém sujeira, o que facilmente bloqueia a tubulação e afeta o teste do produto)

Dispositivo de protecção

1Controlador de potência do tiristor de cruzamento zero

2Interruptor de proteção de aquecimento por combustão de ar

3Interruptor de protecção contra sobrepressão do compressor

4Compressor de sobrecarga e interruptor de protecção contra sobrecorrência

5Interruptor de protecção contra perdas de fase

6Não há protetor de sobrecarga do fusível.

7Interruptor de protecção contra escassez de água no reservatório de água

8- Seguros rápidos de aquecimento e humidificação

Voltagem de utilização

220V±10% 50HZ

Potência

7 kW

Ambiente permitido

0 ~ 30°C

Ambiente de desempenho garantido

5 ~ 25°C

Capuz de parafuso

Øburaco de ensaio de 50 mm no lado esquerdo da fuselagem com tampa de parafuso 1 conjunto

De tecido não tecido

Testes normalizados de tecido não tecido 3 peças

Especificações

Fornecer cópia ao encomendar

Manual

Manual do dispositivo
