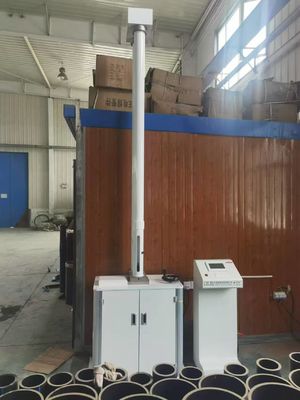

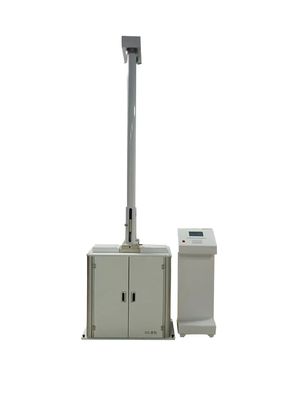

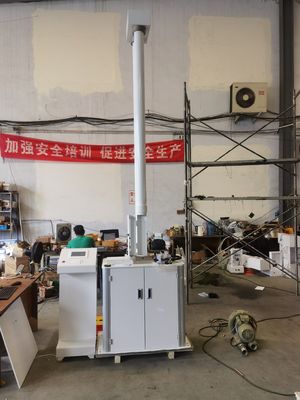

Máquina de ensaio de impacto de queda

1Princípio:

A máquina de teste de impacto de queda é adequada para vários tubos (tubos de abastecimento de água PVC-U, tubos de esgoto, tubos de abastecimento de água de baixa pressão, tubos de abastecimento de água de baixa pressão, tubos de espuma de núcleo,Tubos ondulados de parede duplaÉ igualmente adequado para a determinação do desempenho de resistência a impactos externos de placas de plástico rígido.O produto é conforme com a norma industrial JB/T9389, as condições técnicas da máquina de ensaio de impacto de peso de queda e as normas nacionais GB/T14152, GB/T14153, GB/T6112; cumpre igualmente GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 e outras normas relativas aos métodos de ensaio.

2.Utilização :

É adequado para ensaios de impacto de amostras de materiais não metálicos ou de produtos como tubos de plástico, vidro, cerâmica, etc.É um instrumento de ensaio utilizado para avaliar a resistência ao impacto dos materiais.

3Indicadores técnicos:

1Energia máxima de impacto: 300 J

2. Massa do corpo do martelo: 0,5 kg/6,3 kg

3- raio de curvatura da cabeça do martelo: um para cada um dos d25R50 e d90R50;

4Altura de impacto: 2000 mm ou menos

5Erro de altura de impacto: ± 2 mm

6Especificações do modelo: Φ16mm Φ800mm

7Fornecimento de energia: 220V, 50Hz

8Dimensões totais: 900*800*4100 mm

9Peso da máquina: 380 kg

4Normas pertinentes:

ZBN72026 "Condições técnicas da máquina de ensaio de impacto de martelo de queda"

GB/T14152 "Método de ensaio para a resistência a impactos externos de tubos termoplásticos, quando o ponteiro do relógio gira"

GB/T14153 "Regras gerais para os métodos de ensaio de impacto com martelo de queda para plásticos rígidos"

GB6112 "Método de ensaio para a resistência ao impacto de tubos e acessórios termoplásticos (método de queda de peso) "

GB/T10002.1 "Pianos rígidos de cloreto de polivinil (PVC-U) para abastecimento de água"

GB/T10002.3 "Tubas de cloreto de polivinil rígido (PVC-U) utilizadas em esgotos e águas residuais subterrâneos"

GB/T13664 "Paios rígidos de cloreto de polivinil (PVC-U) de parede fina para irrigação de água de baixa pressão"

GB11548 "Método de ensaio da resistência ao impacto das chapas de plástico rígido (método do martelo de queda) "

JB/T5125 "Pifas rígidas de cloreto de polivinil agrícolas"

JTT/529-2016 Balões de plástico para pontes de betão

GB/T8814 "Perfis rígidos de cloreto de polivinil (PVC) para portas e janelas"

GB/T5836.1 "Pifas rígidas de cloreto de polivinil para drenagem de edifícios"

GB/T 19472.1-2004 "Sistema de tubulação de parede estrutural de polietileno (PE) enterrado Parte 1: Tubulação corrugada de polietileno de parede dupla"

5Configuração do hardware e composição do sistema:

1, Taiwan Delta controlador programável.

2, Taiwan Delta touch screen set (sete polegadas).

3, um conjunto de receptor fotovoltaico de feixe através da Coreia Onetokos.

4Um conjunto de codificadores fotoeléctricos.

5, um conjunto de sistemas de aceleração e desaceleração.

6, um conjunto de sistema de tração em cadeia.

7, um conjunto de suporte de amostra de liga de alumínio.

8O corpo do martelo, a cabeça do martelo e o assento do martelo estão equipados de série.

9, um conjunto de dispositivos de levantamento de amostras.

10Um conjunto de sistemas pneumáticos anti-impacto secundário.

11Um sistema de adsorção eletromagnética.

6.Princípio de ensaio:

Instalar o tubo ou o perfil a ensaiar na bancada de trabalho, ajustar a altura da amostra de modo a que a superfície superior da amostra esteja exatamente na borda inferior do sistema de contraste fotoelétrico;Selecionar a cabeça e o peso do martelo de acordo com os requisitos da norma nacional, e combinar o martelo de impacto; ajustar o eletromagnético A altura do sistema de adsorção, pendurar o martelo; ponto de teste; soltar o martelo de impacto de um lugar alto,Observar a ruptura do tubo ou perfil, um ou menos indica que a resistência ao impacto do tubo ou perfil é boa, e mais de um indica que a resistência ao impacto desempenho do impacto não é bom.

7- Etapas experimentais:

A.Amostra de instalação:

1.1 Ligue a energia e abra a porta de protecção da amostra.

1.2 Instalar a amostra de impacto e ajustar a altura da amostra de modo a que a borda superior da amostra esteja próxima da superfície de contacto do sistema fotoelétrico;

B.Escolha martelo de impacto:

1 Selecionar o modelo da cabeça do martelo de acordo com os requisitos normalizados;

2 Combinar o martelo de impacto de acordo com os requisitos normalizados.

C. Não.Ensaios:

3.1 Ajustar a altura do sistema de adsorção eletromagnética, abrir a janela de observação, inserir o martelo de impacto combinado e adsorvê-lo no eletromagnético;

3.2 Ajustar a altura de impacto;

3.3 Elevação para a altura fixada;

3Chave de ensaio de 4 pontos;

3.5 Os resultados dos ensaios são dados em função do dano das amostras;
